玻璃知识
您可靠的玻璃解决方案合作伙伴
透明微晶玻璃零膨胀、高透光、莫氏9级耐刮，一篇看懂航天/壁炉/光学黑科技
Oct 11,2025

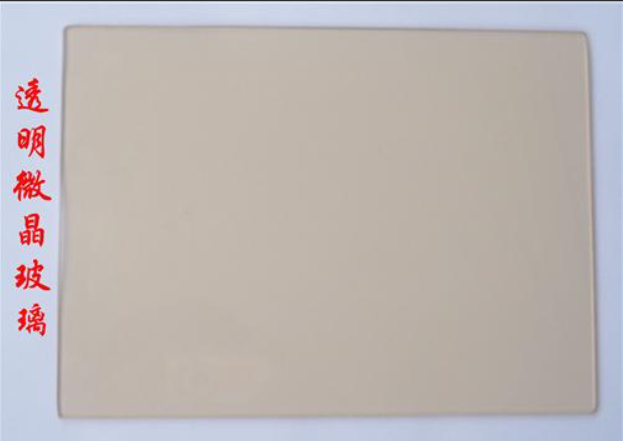

什么是透明微晶玻璃？
透明微晶玻璃（Transparent Glass-Ceramics）是通过“玻璃析晶”工艺，在Li₂O-Al₂O₃-SiO₂（LAS）等基础玻璃中引入TiO₂、ZrO₂成核剂，经700-900 ℃二段热处理后，析出平均粒径＜60 nm的β-石英固溶体晶体。晶粒尺寸远小于可见光波长，且与玻璃相折射率差＜0.1，从而实现“高透光+零膨胀+陶瓷级硬度”三重性能，被誉为“透明陶瓷” 。

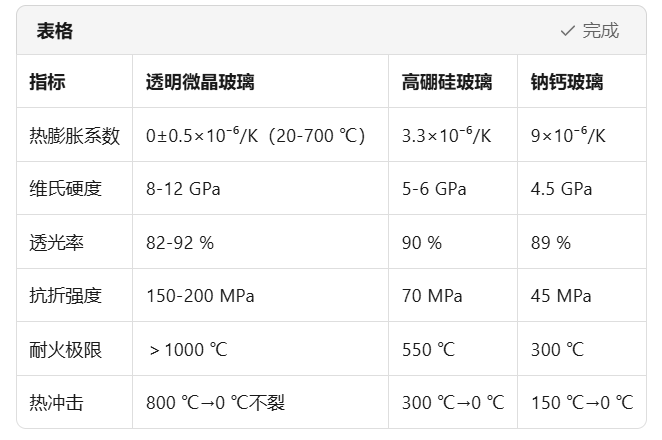

二、核心性能对比表
三、4大热门应用场景
1.真火壁炉&高温观察窗
800 ℃明火直烧，20 秒表面升温至400 ℃，依旧92 %透光，爆裂率0，成为欧洲壁炉新标配 。
2.航天光学载荷
零膨胀意味着“太空冷热交变±200 ℃”下镜面曲率不变，哈勃二代、嫦娥相机均选用微晶玻璃作为主镜基底。
3.透明装甲&高端手机后盖
维氏硬度12 GPa（莫氏9级）可抗钥匙、刀具划痕；离子交换后抗折强度>300 MPa，重量比蓝宝石轻20 % 。
4.激光与光通信 掺杂稀土离子（Er³⁺、Nd³⁺）后，微晶玻璃在1.5 μm波段发光效率提升50 %，成为光纤放大器核心材料 。
四、为什么比蓝宝石更“亲民”？
尺寸：微晶玻璃可一次热压成型Φ1.5 m镜面，蓝宝石单晶生长极限Φ0.5 m；
成本：微晶玻璃熔制温度1600 ℃，退火+晶化共24 h；蓝宝石晶体生长需7-10天，单位成本↓60 %；
光学：可调折射率1.48-1.54，与光学胶匹配，减少界面反射损耗。

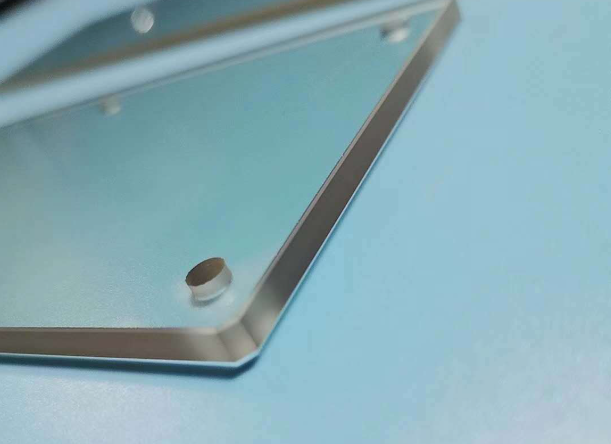

五、透明微晶玻璃5大选购指标
1.晶粒尺寸：≤60 nm才能保证高透光；>100 nm会雾化成“磨砂”。
2.热膨胀系数：选0±0.3×10⁻⁶/K，温度循环1000次无应力纹。
3.厚度与强度：手机后盖0.3 mm即可抗摔1 m；壁炉观察窗4 mm抗40 kg冲击。 透
4.光波段：可见光92 %@400-700 nm；近红外90 %@900-1600 nm，满足激光应用。
5.离子交换：熔盐KNO₃ 420 ℃×6 h，表面压应力达600 MPa，跌落高度↑2倍。
透明微晶玻璃用“零膨胀+高硬度+高透光”三大王牌性能，正在替代蓝宝石、高硼硅、普通陶瓷，成为航天、壁炉、光学、消费电子的硬核材料。掌握本文5大选型技巧，你的下一个高温、高强、高透项目就能成本降50%、寿命翻3倍！
上一页
联系我们
SAF Coolest v1.3.1.2 设置面板 YFRSD-ZUTX-ESSVE-ZDE
无数据提示
Sorry，当前栏目正在更新中，敬请期待!
您可以查看其他栏目或返回 首页
